Контрольный список DFM для нестандартных пластиковых компонентов настольных игр

1. Что охватывает этот контрольный список DFM

Кингке опубликовалУслуга DFM-анализа и оценки затратначинается с 3D-чертежей клиента и требований к продукту. Заявленный обзор конструкции охватывает однородность толщины стенок, угол уклона, прочность ребер, подрезы, риск захвата воздуха, тенденции усадки и деформации, а также рациональность сборки.

На той же странице обслуживания рассматривается возможность использования пресс-формы. В нем перечислены компоновка полостей, разделяющие поверхности, охлаждение, выброс, конструкции для вытягивания сердечника, варианты с одной или несколькими полостями, а также указывается, требуется ли горячеканальный канал. Это не отдельные разговоры. Изменение детали может изменить план пресс-формы, а ограничение пресс-формы может потребовать принятия решения о продукте.

В этой статье опубликованный объём превращается в последовательность утверждения на стороне покупателя. Этот эпизод представляет собой редакционный синтез страниц услуг и продуктов Kingke. Он не добавляет универсальные значения толщины стенок, обещания допусков, ограничения на смолу или заявления о доставке, которые отсутствуют в этих источниках.

2. Проверьте входной пакет перед инженерной проверкой.

Чаще всего путаница, которой можно избежать, начинается еще до того, как кто-либо изучит угол уклона или линию разъема. Цитата может относиться к одной модели, тогда как в произведении используется другая. В электронной таблице две части могут быть идентичными, даже если их основания различаются. Поставщик может получить визуализацию, скрывающую особенности сборки.

Начните с матрицы компонентов. Присвойте каждому уникальному формованному изделию постоянный идентификатор детали, понятное имя и версию. Если в игре есть шесть цветов пешек из одной геометрии формы, запишите это соотношение. Если для двух одинаковых миниатюр требуются разные формы, запишите и это.

Не ждите, пока каждая коммерческая деталь будет идеальной. Вместо этого пометьте неопределенные элементы как открытые предположения. Полезно указать «Материал, подлежащий подтверждению после внешнего образца». Оставлять ячейку материала пустой — нет.

Если проектный пакет все еще нуждается в подготовке,Руководство по файлам САПР для нестандартных деталей настольных игробъясняет, как организовать геометрию, размеры и права владения редакциями перед проверкой производства.

3. Проверьте структуру продукта на предмет его предполагаемого использования.

Обзор структуры следует начинать с игровой функции, а не с отдельных предупреждений САПР. Пешка должна стоять и ее легко поднять. Токену может потребоваться плоская печатная поверхность и предсказуемая укладка. Куб может иметь изображение на нескольких гранях. Держатель карты должен соответствовать предполагаемой карте, сохраняя при этом видимый дизайн чистым.

На странице Kingke DFM указаны семь областей проверки на уровне продукта. Превратите каждый из них в вопрос, привязанный к реальному компоненту:

• Равномерность толщины стенки:где деталь переходит от оболочки к тяжелой локальной массе?
• Угол уклона:какие поверхности открываются в предполагаемом направлении открытия, а какие нет?
• Прочность ребер:какие ребра поддерживают функцию, а какие остались от более ранней модели?
• Подрезы:можно ли изменить эту функцию или для формы нужна подвижная конструкция?
• Риск захвата воздуха:где закрытые концы или детали с опозданием, требующие внимания?
• Тенденция к усадке и деформации:какие широкие, плоские или локально тяжелые области нуждаются в целенаправленном пересмотре?
• Рациональность сборки:соответствуют ли изделию направление соединения, метод крепления и доступные поверхности?

Выходные данные должны показывать расположение каждой проблемы в модели. Такой комментарий, как «увеличить осадку», является неполным, если он не идентифицирует лицевую сторону, направление открытия и влияние на видимую форму. То же самое касается комментариев к стенам и ребрам.

4. Соедините каждую деталь с предлагаемой формой.

Модель может выглядеть на экране чистой, но при этом план оснастки остается нерешенным. Кингке'спрецизионная конструкция литьевой формыНа странице перечислены компоновка полостей, разделяющая поверхность, основание формы, охлаждение, горячие или холодные каналы, выброс, направляющие, вытягивание стержня и вентиляция в пределах объема проектирования.

Попросите поставщика разместить основные решения по пресс-формам на изображениях реального компонента. В отчете должно быть указано направление открытия, предварительный маршрут разъединения, предполагаемая область ворот, зоны выброса и любые движущиеся конструкции. Для предложения с несколькими полостями необходимо также определить, какие детали используют один и тот же инструмент и как учитывалась производственная структура.

Концепция пресс-формы не обязательно должна представлять собой законченную конструкцию инструмента на момент первого рассмотрения. Ему действительно нужно достаточно определений, чтобы выявить компромиссы. Если для скрытых ворот требуется другая поверхность выброса, или для подрезки требуется ползунок, который меняет линию разъема, покупатель должен увидеть это, прежде чем сталь будет выпущена.

Кингке'спластиковая литьевая формаПейдж сообщает, что ее работа с пресс-формами может включать в себя конфигурации с одной и несколькими полостями, оптимизацию потока, охлаждения и выталкивания, тестирование пресс-формы и проверку образцов. Используйте эти элементы как именованные контрольные точки, а не как общее обещание, что каждый инструмент будет использовать одно и то же решение.

5. Планируйте все семейство компонентов, а не одну привлекательную деталь.

Проекты настольных игр редко содержат один изолированный компонент. План пресс-формы должен соответствовать набору, который входит в коробку. Здесь матрица компонентов становится производственным документом, а не административной электронной таблицей.

Для каждой геометрии запишите количество на игру и ожидаемые цветовые версии. Затем сравните эти соотношения с предложенным планом полости. Расположение полостей, производящее одинаковое количество, может не соответствовать игре, в которой один компонент используется гораздо чаще, чем другой.

Разделяйте общие и уникальные требования:

• Общий язык цветов не доказывает, что все детали изготовлены из одного сорта материала.
• Общая высота не доказывает, что пешки имеют одинаковую структуру формовки.
• Общий стиль изображения не доказывает, что на каждой поверхности можно использовать один и тот же процесс печати.
• Совместная упаковка не доказывает, что все части могут быть отобраны или проверены вместе.
• Совместное владение инструментом не устраняет необходимости в записях о ревизиях на уровне деталей.

Если детали могут использовать одну форму, используйте матрицу компонентов для сравнения производственного баланса перед утверждением макета. Статья оСемейные формы по сравнению с отдельными формами для деталей настольных игробеспечивает целенаправленную структуру принятия решений для этого выбора.

6. Укажите в одном обзоре материал, цвет и отделку.

Кингке'спластиковые детали для настольной игрыНа странице перечислены нестандартные формы, цвета, текстуры и печатные рисунки, включая УФ-печать и тампопечать. Это делает внешний вид частью производственного задания, а не этапом импровизации после завершения изготовления формы.

Отметьте каждую декорированную область на 3D-виде. Добавьте ориентацию изображения, количество цветов и допустимую привязку к выравниванию. Защитите любую поверхность, где ворота, метка выталкивателя или линия разъема могут мешать произведению искусства или тому, как с ним обращаться.

Эти описания взяты из опубликованной Кингкетрафаретная и тампопечатьиУФ цифровая печатьстраницы. Они являются отправной точкой выбора процесса. Окончательная пригодность по-прежнему зависит от представленного компонента и графического оформления.

Для подготовки файла используйте командуКонтрольный список файлов иллюстраций для печатных компонентов игры. Если процесс остается открытым, сравните два метода вРуководство по тампопечати и УФ-печати.

7. Определите, что включает в себя предложение и что может его изменить

Проект, одобренный DFM, бесполезен, если коммерческая сфера применения по-прежнему связана с другим допущением. На странице Kingke DFM и оценки затрат в качестве категорий затрат в рамках оценки указаны пресс-формы, литье под давлением, материалы, обработка поверхности, сборка, упаковка, логистика и испытания.

Используйте эти категории в качестве границы цитаты. Покупателю не нужна формула публичной цены. Покупателю необходимо знать, какую версию конструкции, предполагаемое количество, материал, отделку и упаковку охватывает каждая линия.

Попросите цитату указать:

• Идентификаторы деталей и редакция, используемые для расчета цен на пресс-формы.
• Предлагаемое расположение полости и любые предположения об использовании общего инструмента.
• Основа смолы и цвета, используемая для ценообразования на формованные детали.
• Включены метод украшения и объем художественных работ.
• Любая сборка, вставка или вторичная эксплуатация.
• Формат упаковки и количество упаковки, использованные для оценки.
• Элементы тестирования и логистики, которые включены, исключены или все еще открыты.

При изменении схемы запишите, какие категории затрат требуют нового пересмотра. Пересмотренная подрезка может повлиять на структуру пресс-формы. Новая полноцветная графика может повлиять на оформление. Другой набор количества может повлиять на оценку семейного инструмента. Этот журнал изменений более полезен, чем вопрос, действительна ли цена, без указания измененного ввода.

8. Согласуйте утверждение образца до прибытия первого образца.

Страница пресс-форм Kingke включает тестирование пресс-форм и проверку образцов в рамках заявленной поддержки. Покупатель должен определить запись о проверке перед отправкой образцов. В противном случае отзыв превратится в набор аннотированных фотографий без четкой ссылки на одобренную модель.

Создайте лист образцов для каждого идентификатора детали. Запишите полости, если у инструмента их несколько, используемый материал и цвет, версию модели и наличие окончательной отделки образца. Сфотографируйте одни и те же виды для каждого раунда обзора.

Разделите наблюдения на четыре группы:

1. Функция:подгонка, сборка, стояние, укладка, обращение и взаимодействие с реальной игрой.
2. Появление:видимые следы, текстура, соотношение цветов, линия разделения и размещение украшений.
3. Последовательность:различия между полостями, деталями или обзорными раундами.
4. Документация:пересмотр модели, открытое отклонение, владелец и необходимое следующее действие.

Явно одобрите отклонения. Если свидетель ворот принят на нижней стороне, укажите это место в визуальном стандарте. Если линия разъема была перемещена, обновите изображение DFM. Следующий пакет не должен зависеть от того, что кто-то запомнит предыдущий видеозвонок.

При появлении дефекта воспользуйтесьРуководство по дефектам литья под давлением деталей настольных игрорганизовать наблюдение по месту, полостям и ревизии перед сменой изделия.

9. Добавьте проверки для конкретного типа компонента.

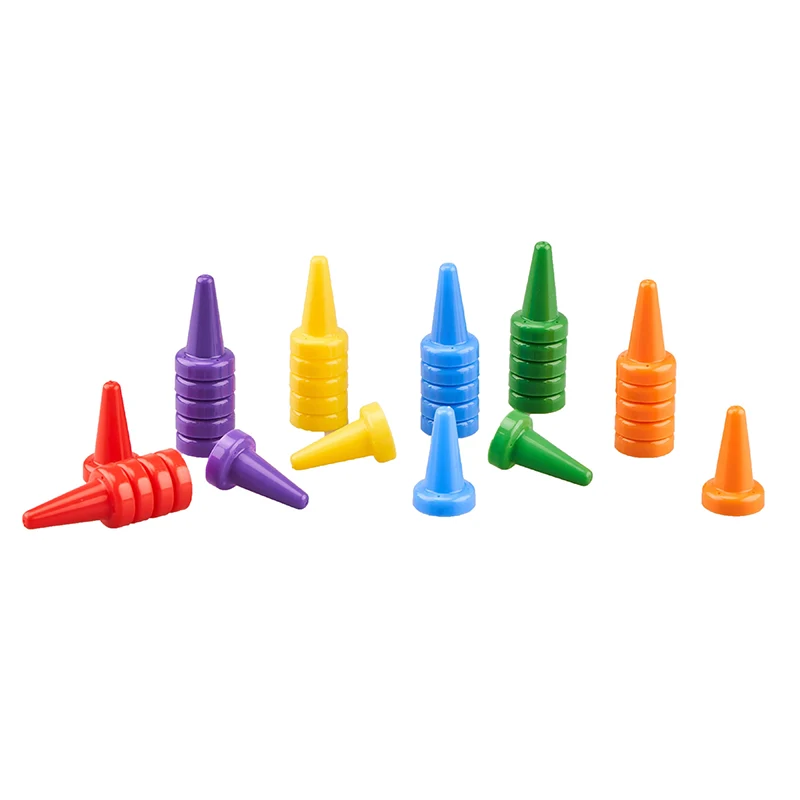

Пластиковые пешки и фигурки

Кингке'спластиковая пешкаСтраница предлагает индивидуальные позы, пропорции и формы и идентифицирует ABS как материал, используемый на этой странице продукта. Для DFM отметьте предполагаемую стоячую плоскость, форму основания, хрупкие детали, визуальный фронт и любые области, запланированные для покраски или печати. Подтверждайте каждую позу отдельно, потому что измененная конечность или основание могут создать новое решение формы.

Пластиковые жетоны

Кингке'спластиковый жетонна страницах перечислены ПП и АБС, нестандартные формы, размеры, толщина, цвета и печать. В пакете DFM должны быть указаны две видимые поверхности, состояние кромок, требования к штабелированию и зона оформления. Не допускайте, чтобы углубление или приподнятый край графического изображения появлялись только в файле позднего графического изображения.

Пластиковые кубики

The пластиковый куб для настольной игрыНа странице также указаны ПП и АБС, а также описаны индивидуальные размеры, цвета и печатное содержимое. Анализ куба должен определить, какие лица будут отпечатаны, как контролируется ориентация лица и что игра ожидает от сложения. Рассматривайте объект как шесть функциональных граней, а не как общий блок.

Держатели, лотки и комплектующие аксессуары

В ассортимент компонентов для настольных игр Kingke входят держатели и аксессуары для хранения, а также игровые элементы меньшего размера. Добавьте в комплект DFM соответствующую карту, жетон или вкладыш. Отметьте направление сборки, контактные поверхности, места перемещения и видимые поверхности, которые нуждаются в защите от следов пресс-формы.

10. Какой полезный отчет DFM должен одобрить покупатель

Отчет должен заканчиваться решениями, а не просто наблюдениями. Компактная таблица может связать каждую проблему с местоположением модели, предлагаемыми действиями и статусом утверждения. Сохраняйте отвергнутые идеи в протоколе, чтобы тот же вариант не возникал снова без новой информации.

Перед утверждением проведите последнюю перекрестную проверку: матрица компонентов, 3D-модель, чертежи, графические изображения, отчет DFM, предложение по пресс-форме, коммерческое предложение и лист образцов должны иметь одну и ту же активную редакцию. Если в одном документе невозможно указать редакцию, укажите его дату и владельца в реестре документов.

Это наиболее полезная информация, которую может получить процесс DFM. Это превращает разрозненные разговоры о проектировании, оснащении и закупках в отслеживаемое производственное задание. В результате нет уверенности в том, что проблема не может возникнуть. Это более четкий отчет о том, что команда проекта знала и одобряла до установки инструментов.
